電加熱輻射管
1、線裝螺旋環繞電熱輻射管
   這種電熱輻射管由耐熱合金鋼套管和加熱器組成，加熱器一般由電熱絲繞在開有螺旋溝槽的耐熱絕緣陶瓷管芯上。

2、帶狀螺旋環繞電熱輻射管
    這種加熱器的結構基本上與一種結構相同，只是加熱元件采用電阻帶繞制，管芯多為多個分組式管芯組成，在同樣表面負荷下，熱輻射面大，材料可節省，一般大功率點加熱輻射管采用此種形式。

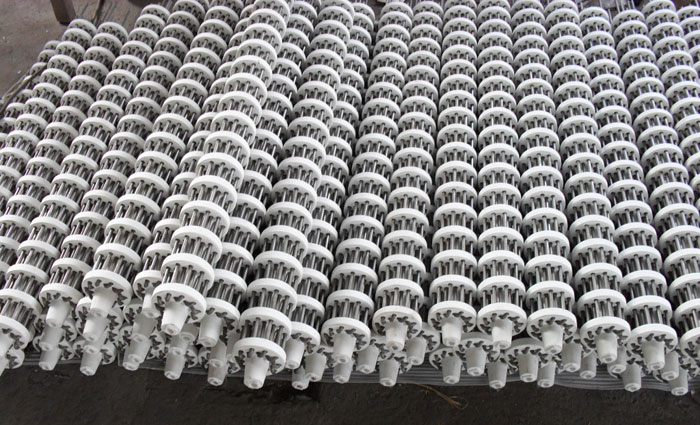

3、軸向波折形籠柜式電熱輻射管（俗稱鼠籠式）

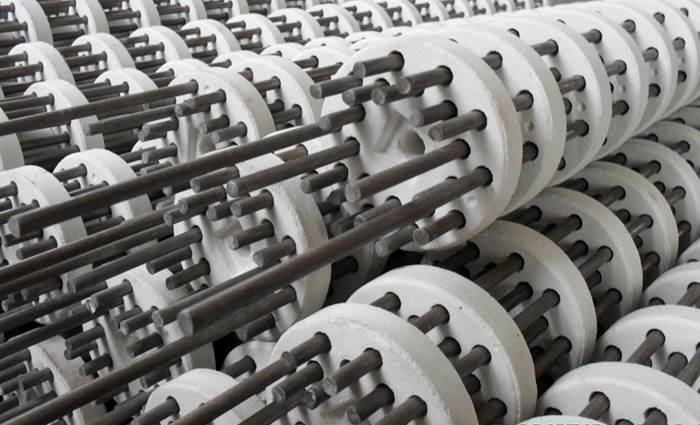

   其結構是將加熱元件的電阻絲（帶）彎成“U”形串入多塊絕緣耐高溫的陶瓷支撐盤中，中間用一根耐熱棒固定，這種輻射管壽命較長。



二、電加熱輻射管的特點
1、核心材料采用直流氬弧焊接，使表面負荷、電阻差等各項技術指標獲得保證。

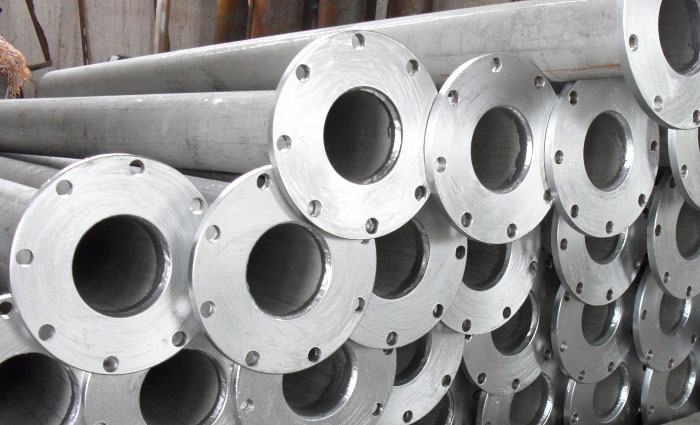

2、耐熱絕緣瓷件熱震性好、耐高溫、壽命長。有高、中、低溫爐用和特種氣氛爐用規格任意選用。外套管系采用無縫耐高溫合金管及板卷管、離心鑄管、非金屬專用抗滲碳套管等。
　　其優點是：1、安裝、檢測、維修方便，均在爐外進行。
3、結構緊湊，性能穩定、單根功率大、使用壽命是普通電加熱管的幾倍。
